多边形大面积地下室结构筑岛法施工技术应用
一、工程概况
本工程汇丽花园二期2标段办公楼幼托位于上海市长寿路武宁路口,南靠汇丽一期,西侧为1标住宅楼项目,北临规划商业街,东侧为长寿路。工程总建筑面积38290㎡,地下一层,地上27层,框架核心筒体结构,地下室部分属人防工程,建筑面积4880㎡,平面形状呈多边形。基坑周边长度约为305米。
地下室结构采用“筑岛法”施工,即先施工地下室中心部分的底板顶板结构,保留距离周边围护15米的土方,待钢支撑施工完毕后,再进行二次周边结构的施工。整个地下室进行了分区段施工。
本工程地下室底板厚度1800mm,砼C30S8。顶板为250mm,砼C40。在结构9x-10x轴线间有一后浇带。地下室结构中配有较多的粗直径钢筋,为采取可靠的钢筋连接,确保工程质量;对三级钢32以及Ф28的粗直径钢筋采用等强镦粗直螺纹连接、套筒冷挤压连接等。
本工程施工现场相对比较狭小,施工工期较紧且工程量较大,计划要求在2004年底主体结构封顶,2005年12月竣工验收。
工程从04年3月基坑围护桩结束,到04年7月基础底板砼结束,钢支撑拆除,04年8月份地下室结构全部完成,整个工程地下部分施工未出现大小质量安全事故,基坑围护稳定。工程已被评为上海市标化文明工地,主体结构质量创市优质结构。
二、小组概况
小组名称
|
创新 QC 小组
|
小组注册号
|
ZXQC0415
|
小组类型
|
现场型
|
成立日期
|
04 年 3 月
|
成 员 简 介
|
姓名
|
职务及职称
|
组内分工
|
TQC 培训课时
|
培训部门
|
陈钧颐
|
总 工
(高级工程师)
|
顾问
|
60
|
沪工质协
|
徐锦
|
项目主管
(工程师)
|
组长
|
50
|
沪工质协
|
桂纪平
|
项目工程师
(助理工程师)
|
副组长
|
50
|
沪工质协
|
李海波
|
项目副经理
(助理工程师)
|
成员
|
40
|
沪工质协
|
周 宏
|
施工员
(技术员)
|
成员
|
40
|
沪工质协
|
袁国民
|
质量员
(技术员)
|
成员
|
40
|
沪工质协
|
周小军
|
施工员
(技术员)
|
成员
|
30
|
沪工质协
|
翁和平
|
施工员
(技术员)
|
成员
|
30
|
沪工质协
|
小组工作范围
|
多边形大面积地下室结构筑岛法施工技术应用
|
本课题活动时间
|
2004.4-2004.8
|
小组活动次数
|
9 次 (活动频率:每月 2 次)
|
三、选题理由
创新QC小组通过地下室结构“筑岛法”的施工实践,总结了“筑岛法”在结构工程中的设计应用和工艺特点,对施工工艺和工程质量进行有效控制和持续改进。
1.施工工艺的需要:
由于采用筑岛法,中心结构部分与周边结构分先后顺序施工,施工工艺复杂,难度较大。
2.企业规范的需要:
为公司制定企业标准提供实践依据,该工程被推荐为公司新技术应用示范工程。
3.确保工程质量的需要:
地下室为大面积深基坑,施工缝较长,且伴有钢支撑施工。质量控制点较多。
4.施工工期的需要:
工程要求在04年底结构封顶,合理安排工序,保证整个地下室的进度计划是关键。
四、主要示意图

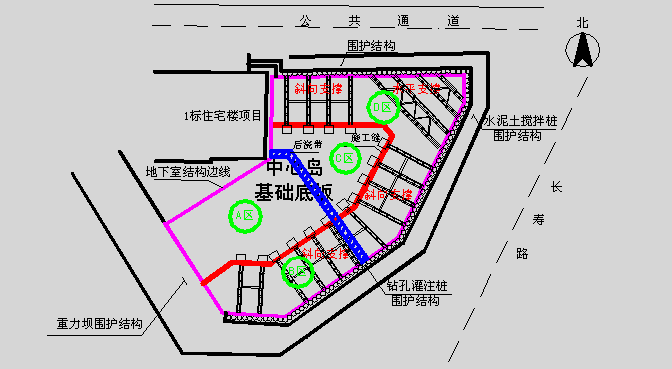

汇丽二期2标段地下室结构“筑岛法”平面示意图

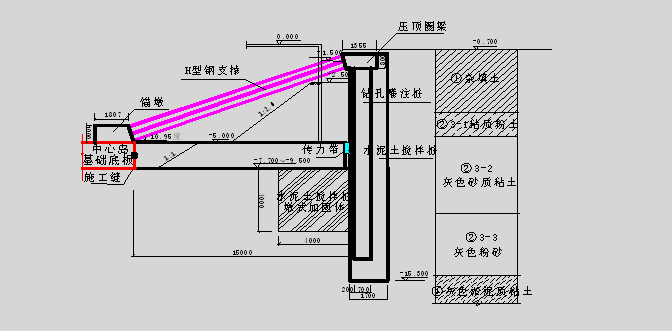

二次结构施工钢支撑示意图
五、课题目标及可行性研究
目标:
确保地下室结构“筑岛法”施工质量,顺利完成各区段结构施工。
目标值:
1、确保地下室主体结构达到市优质结构标准。
2、不合格项频率降为2%
可行性分析:
1、通过细化施工图纸,及与设计沟通,基本掌握了地下室结构筑岛法的施工工艺和质量控制的特点。
2、公司在上海先后勇夺2个鲁班奖3个白玉兰奖,QC小组中大部分经历过大型工程,有丰富的施工管理经验,善于发现问题,解决问题。
3、领导重视,所需人、财、物等资源能给予大力支持。 利于工程创优.
六、现状调查
2004年6月10月,我们小组对地下室结构A区段施工中发现的主要问题进行统计,情况见下表:
序号
|
项目名称
|
检查点项数
|
不合格项数
|
1
|
结构施工缝处钢筋套筒连接不规范
|
310
|
16
|
2
|
二次结构施工缝凿毛清理不干净
|
251
|
15
|
3
|
后浇带部分钢筋支架焊接不稳定
|
30
|
2
|
4
|
深基坑土方开挖与降水不到位
|
20
|
1
|
5
|
施工缝处橡胶止水带防水节点不严密
|
202
|
2
|
6
|
结构轴线定位测量偏差
|
145
|
3
|
合 计
|
958
|
39
|
制表人:桂纪平 2004年6月15日
共检查:958个点(项),其中不符合项数为39个,不合格项频率4.1%
不合格统计表
序号
|
项目
|
频数
|
累计频数
|
累计百分量 %
|
1
|
结构施工缝处钢筋套筒连接不规范
|
16
|
16
|
41%
|
2
|
二次结构施工缝凿毛清理不干净
|
15
|
31
|
80%
|
3
|
结构轴线定位测量偏差
|
3
|
34
|
87%
|
4
|
后浇带部分钢筋支架焊接不稳定
|
2
|
36
|
92%
|
5
|
施工缝处橡胶止水带防水节点不严密
|
2
|
38
|
97%
|
6
|
深基坑土方开挖与降水不到位
|
1
|
39
|
100%
|

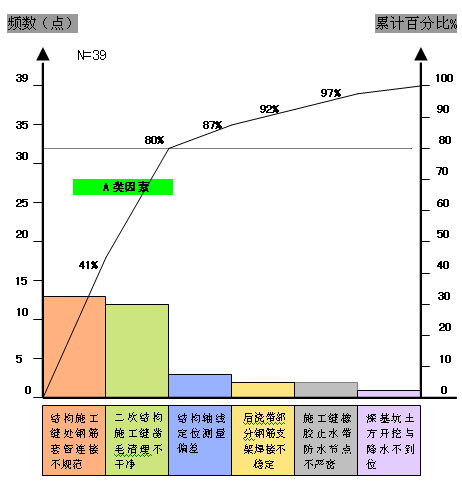

不合格项排列图
制图:桂纪平 日期:2004年6月15日
由排列图看出,A类因素为:结构施工缝处钢筋套筒连接、二次结构施工缝凿毛清理。这两个看视平常的问题,却成了影响筑岛法工艺质量的关键。
七、原因分析

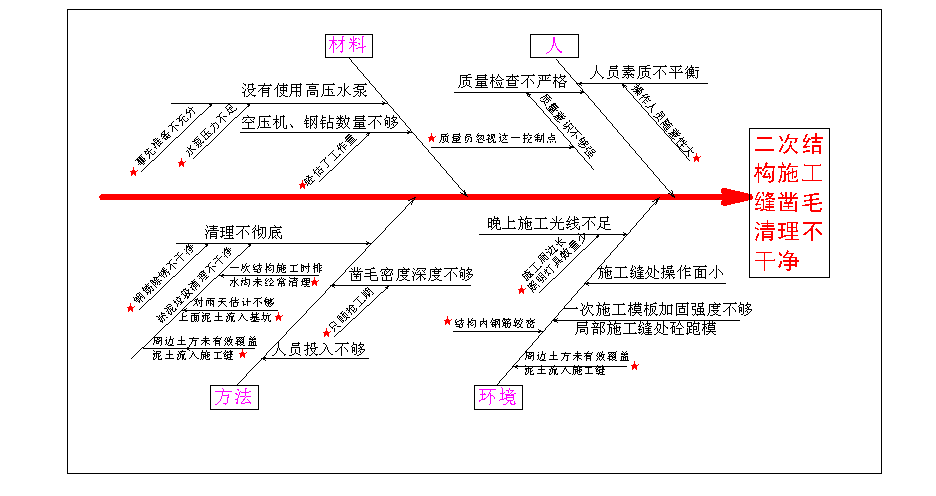

因 果 图 (一)
因 果 图 (二)
制图:桂纪平 日期:2004年6月25日
八、要因确认
针对结构施工缝处钢筋套筒连接不规范以及二次结构施工缝凿毛清理不干净两个系统图,共找到20个末端因素,小组全体成员经过对各因素的调查分析,召开了要因分析会,讨论结果如下要因分析表。
要 因 分 析 表
序号
|
末端因素
|
要因确认
|
确认地点
|
确认方法
|
是否要因
|
1
|
操作人员未经系统培训,随意性大
|
实施者是质量控制和现场管理的关键
|
工地现场
|
讨论分析
|
是
|
2
|
质量员有所忽视控制点
|
所有质量检查是确保工程质量所必要的
|
工地现场
|
讨论分析
|
是
|
3
|
螺纹套管质量差,刚度与强度不够
|
要保证进场施工材料的质量
|
工地现场
|
现场检查
|
是
|
4
|
丝头末端未施防护帽
|
加强检查,应注意保护
|
工地现场
|
现场检查
|
是
|
5
|
直螺纹牙形、螺距加工偏差
|
对操作人员加强教育,制定措施严格管理
|
工地现场
|
现场验证
|
是
|
6
|
施工面积大,照明灯具数量少
|
根据现场要求,增加照明灯具
|
工地现场
|
现场验证
|
非
|
7
|
结构内钢筋较多较密
|
结构钢筋较密,直螺纹接头间距较长错开
|
工地现场
|
讨论分析
|
非
|
8
|
钢筋角铁支架刚度不够,钢筋滑动
|
缩小支架支撑间距,钢筋固定牢固
|
工地现场
|
现场验证
|
非
|
9
|
连接套未用夹钳夹紧
|
对操作人员加强教育,制定措施,严格管理
|
工地现场
|
现场验证
|
是
|
10
|
计算失误
|
钢筋计算翻样后要进行复核验算
|
工地现场
|
讨论分析
|
非
|
11
|
施工缝处挖土放坡控制不好
|
严格按系数放坡,保证施工钢筋预留长度
|
工地现场
|
现场验证
|
是
|
12
|
专用扳手不灵活
|
配备足够数量的扳手,不好使用的即使调换
|
工地现场
|
现场验证
|
非
|
13
|
轻估工作量
|
加强预算力度,现场实际调度
|
工地现场
|
讨论分析
|
非
|
14
|
事先准备不充分
|
充分考虑施工缝处清理量与难度,高度重视
|
工地现场
|
讨论分析
|
非
|
15
|
水泵压力不足
|
使用高压水泵,压力能保证所有淤泥冲洗出
|
工地现场
|
现场验证
|
非
|
16
|
只顾抢工期
|
在保证质量的基础上,再采取措施安排工期
|
工地现场
|
讨论分析
|
非
|
17
|
钢筋除锈不干净
|
加强操作人员教育,严格管理
|
工地现场
|
现场验证
|
是
|
18
|
一次结构施工时排水沟未经常清理
|
一次施工时,及时清理排水沟,保护施工缝
|
工地现场
|
现场验证
|
非
|
19
|
对雨天估计不够,泥土流入基坑
|
应保证现场排水畅通,流入下水道
|
工地现场
|
现场分析
|
是
|
20
|
周边土方未覆盖,泥土流入施工缝
|
防止淤泥积压,用材料布覆盖土方坡体
|
工地现场
|
讨论分析
|
是
|
制图:桂纪平 日期:2004年6月25日
九、制定对策措施
根据要因确认的结果,制定对策表:
对 策 措 施 表
序号
|
主要因素
|
目标
|
对策
|
实施
|
负责人
|
完成时间
|
1
|
操作人员未经系统培训,随意性大
|
质量意识提高
|
制定实施培训计划
|
对相关操作人员进行重点培训
|
陈钧颐
|
04.5
|
2
|
缺少专职质量员,质量员有所忽视控制点
|
落实专职质量员
|
增派质量员
|
配备专职质量员,明确质量员职责
|
徐锦
|
04.5
|
3
|
直螺纹套管质量差,其刚度不够
|
保证合格产品
|
制定制度和措施
|
现场材料员保管员加强严格验收
|
桂纪平
|
04.5-04.7
|
4
|
丝头末端未施防护帽
|
确保丝头质量
|
落实保护措施和制度
|
逐一补加,对结构中已经损坏的丝头 , 改用冷挤压套筒连接
|
周宏
|
04.5-04.7
|
5
|
直螺纹牙形、螺距加工偏差
|
保证加工质量
|
制定制度和措施
|
现场加强验收,不合格品不准流入施工
|
李海波
|
04.5-04.7
|
6
|
连接套未用夹钳夹紧
|
确保套筒连接质量
|
落实检查制度
|
加强过程验收,加大检查力度
|
周小军
|
04.5-04.7
|
7
|
施工缝处挖土放坡控制不好
|
放坡系数符合设计要求
|
组织技术交底
|
现场对挖土情况跟踪检查
|
袁国民
|
04.4-04.5
|
8
|
钢筋除锈不干净
|
保证钢筋清洁
|
制定有关质量奖惩制度
|
施工过程中加强验收检查
|
周宏
|
04.5-04.7
|
9
|
对雨天估计不够,上面泥土流入基坑
|
确保基坑内无淤泥
|
上部基坑周边设置有效挡水
|
制定现场布置图,沿周边设挡水槛、排水沟
|
翁和平
|
04.5
|
10
|
周边土方未有效覆盖,泥土流入施工缝
|
确保施工缝处无淤泥
|
落实措施做好防护工作
|
用材料布覆盖土方坡体,并即使检查
|
翁和平
|
04.5-04.8
|
十、对策实施
根据对策实施表,QC小组成员分头逐项开展活动,主要进行了以下工作:
实施一:
请上海公司总工程师陈钧颐给所有操作人员进行专题讲课,对相关技术人员进行专业指导,提高了施工人员的技术组织。并由项目技术负责人桂纪平对操作班组人员进行每周一次的质量意识教育, 在每次施工前由施工组长翁和平再进行强化教育。
实施二:
由项目主管徐锦负责,调配专职质量检查员对其整个施工过程控、进行监控、检查发现问题及时解决。明确质量员职责,确保每个质量控制点都能得到控制。
实施三:
由桂纪平负责,对材料供应商进行评审,并制定现场验收制度,对进入现场的一切施工材料,经现场材料员仓库保管员验收,符合要求的方可入库,否则一律退货。
实施四:
由周宏负责检查,现场丝头末端未施防护帽的,逐一补加,对一次结构中已经损坏的丝头,改用冷挤压套筒连接。
实施五:
由李海波负责,编制直螺纹加工专项施工方案,并落实施工班组,安排技术素质较高的操作工人进行直螺纹加工,允许偏差在规范章程内,并由质量员袁国民加强验收。
实施六:
由周小军负责,编制直螺纹连接套设置专项施工方案,同时加强现场检查、验收,确保套筒用夹钳夹紧不滑动,套筒全部拧紧。
实施七
由袁国民负责,进行挖土人员的技术交底,并跟踪检查土体坡度,在施工过程中加强检查,杜绝土方少挖超挖现象。
实施八:
由周宏负责,制定相关质量奖惩制度。加强对施工现场的质量验收,对违反要求,钢筋除锈马虎的人员,予以处罚并整改。
实施九:
由翁和平负责,对施工现场进行勘察,制定现场布置图,在路面近基坑周围设置挡水槛、排水沟。防止淤泥流入基坑。
实施十:
由翁和平负责,在一次结构施工的外围周边土方上,用材料布覆盖。并经常检查,及时修补加盖。
十一、效果检查
效果一:小组成员在汇丽二期2标段办公楼的地下室结构B区段的施工过程中,按照实施十一个方面的内容进行了全面的检查,共检查630个点(项),其中不合格点17个,不合格项频率为17/630=2.7%
效果二:小组成员在汇丽二期2标段办公楼的地下室结构D区段后期施工过程中,按照实施十一个方面的内容再次进行了全面的检查,共检查540点(项),其中不合格点项为10个,不合格项频率为10/540=1.9%
十二、巩固措施
总结与体会:
创新QC小组在这次活动中,通过PDCA循环,达到了地下室结构“筑岛法”施工顺利完成、质量创优的目标,整个地下主体结构提前进度计划5天完成到K0.000线,顺利克服了筑岛法这一施工工艺的复杂性。工程顺利通过了人防质监站的验收,整个地下室施工过程得到了甲方、监理单位的肯定,提高了我公司的信誉,取得了一定的经济效益和社会效益,小组成员的质量意识和管理水平也得到了一定的提高,增加了小组成员的凝聚力。虽然这次小组活动颇有成效,但实际施工中还存在一些细小的问题,有待我们在下一次攻关活动中去解决。
十三、总结与体会
总结与体会:
创新QC小组在这次活动中,通过PDCA循环,达到了地下室结构“筑岛法”施工顺利完成、质量创优的目标,整个地下主体结构提前进度计划5天完成到K0.000线,顺利克服了筑岛法这一施工工艺的复杂性。工程顺利通过了人防质监站的验收,整个地下室施工过程得到了甲方、监理单位的肯定,提高了我公司的信誉,取得了一定的经济效益和社会效益,小组成员的质量意识和管理水平也得到了一定的提高,增加了小组成员的凝聚力。虽然这次小组活动颇有成效,但实际施工中还存在一些细小的问题,有待我们在下一次攻关活动中去解决。
|
